什么是电气系统图,怎么看系统图?

建筑电气配电箱系统图还不会看?水电安装必学识图教程

建筑电气系统图,其实就是配电箱控制系统图,是用来表明供电线路与各设备工作原理及其作用,相互间关系的一种表达方式。是建筑安装工程中电气施工图的组成部分。

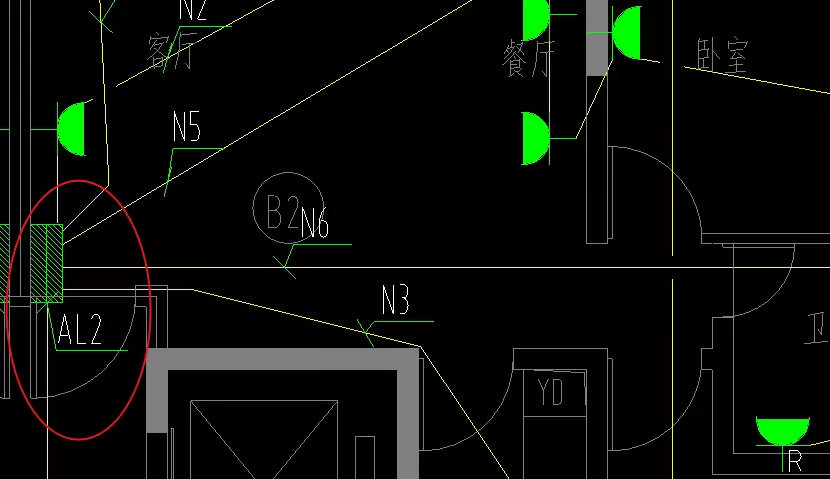

我们通常在电气平面图内看到的配电箱、配电柜,都有相对应的系统图,比如上图中电箱编号为【AL2】的电箱,我们就去找AL2的配电系统图。

建筑电气配电箱系统图还不会看?水电安装必学识图教程

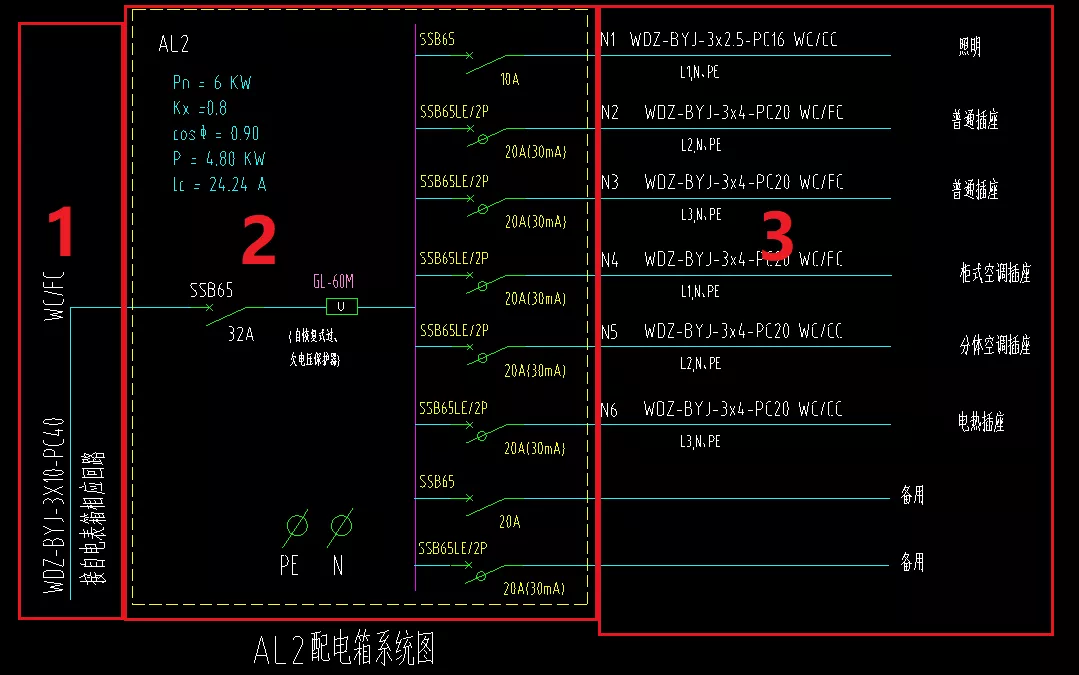

配电系统图主要分成三部分:

一:进线部分

主要讲进线从哪里引来,进线大小,敷设到这个电箱的方式;

二:配电箱内部分

主要讲配电箱使用的断路器规格的选用

三:出线部分

主要讲出线的选线规格,敷设方式

接下来就给大家详细地讲解一遍各个部分的意思,注意:如果图片看不清楚,可以点击图片放大即可!

建筑电气配电箱系统图还不会看?水电安装必学识图教程

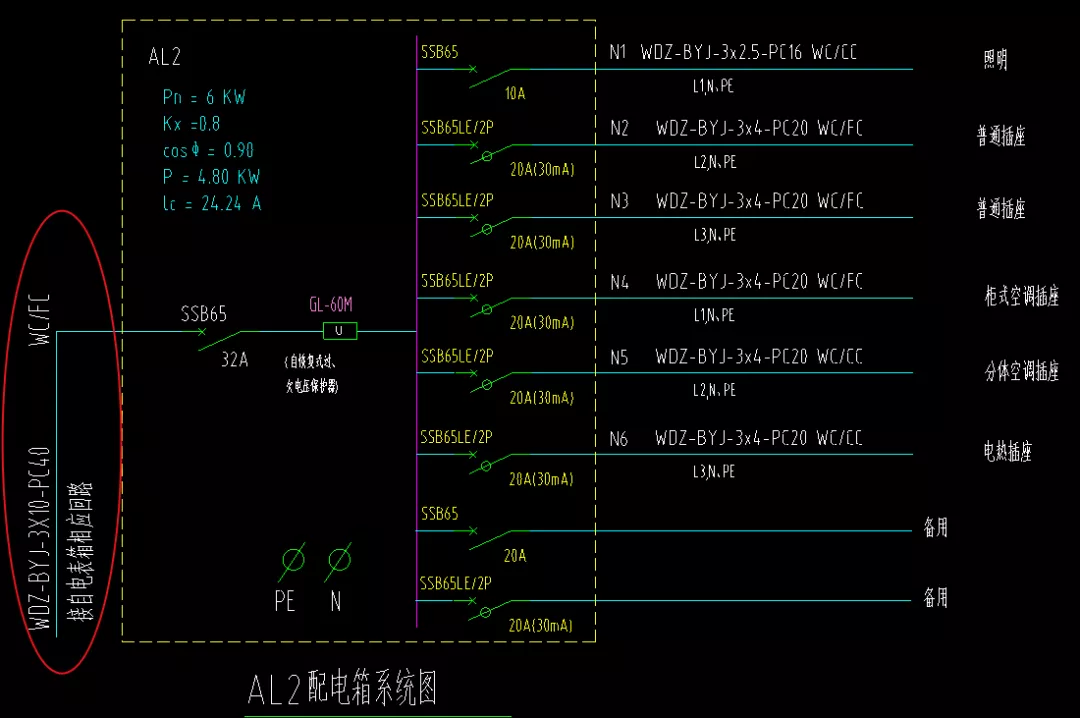

上图中红色圈起部分为进线,大致的意思是在相对应的电表箱内接到这个电箱内,使用三条10平方导线,并用40的PC线管,通过地板内以及墙内敷设到该电箱!

建筑电气配电箱系统图还不会看?水电安装必学识图教程

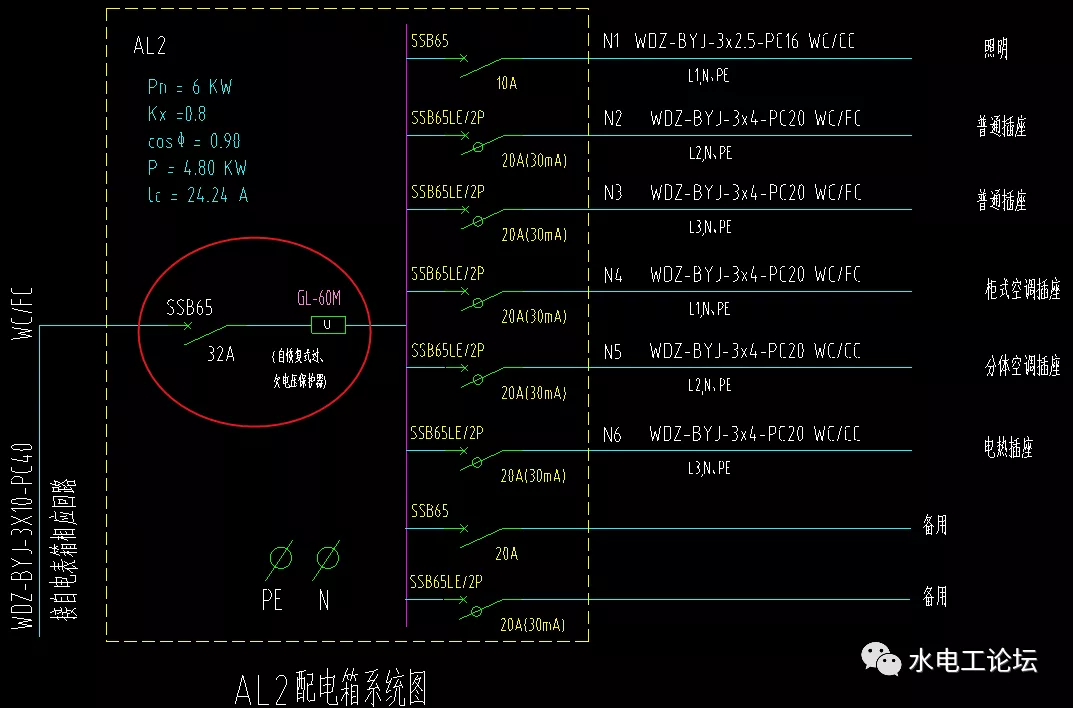

上图红色圈起部分为总开大小,SSB65/32A为断路器型号,具体型号大家可以在网上或网购平台上查找下即可。并配有自恢复式过、欠压保护器!

建筑电气配电箱系统图还不会看?水电安装必学识图教程

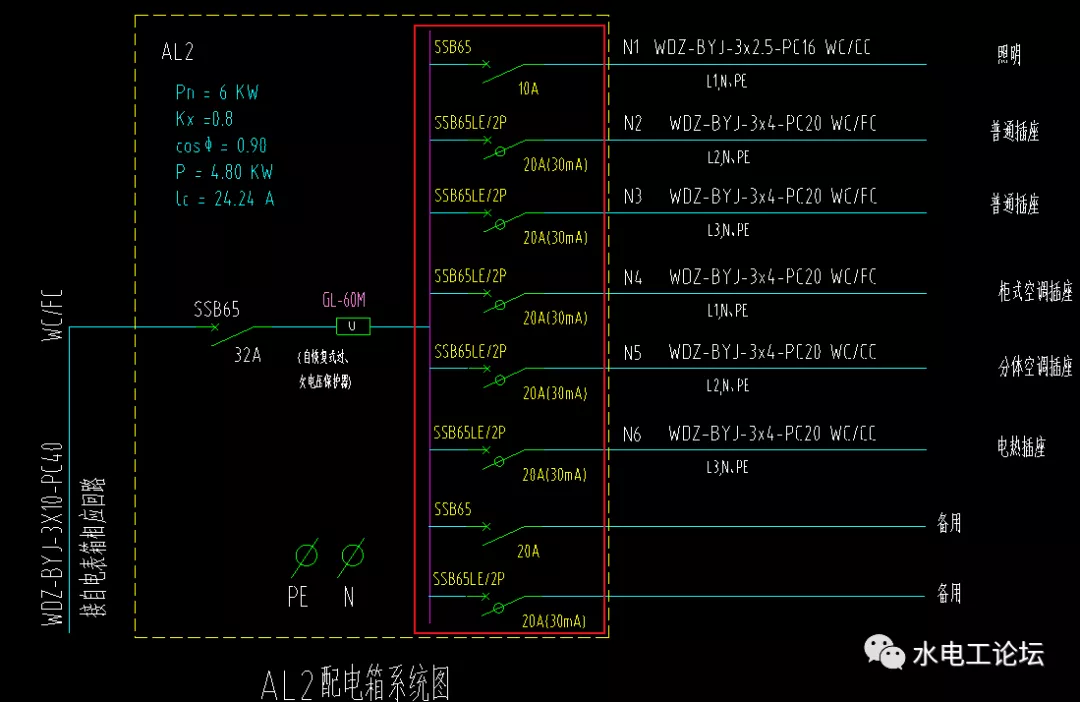

上图圈起部分为支路断路器型号,SSB65和SSB65L/2P,是两种不同型号的断路器,10A以及20A是开关电流大小。A是电流单位的简称,若带有30mA字样的,则说明该断路器需带有剩余额定电流为30mA漏电保护器!

建筑电气配电箱系统图还不会看?水电安装必学识图教程

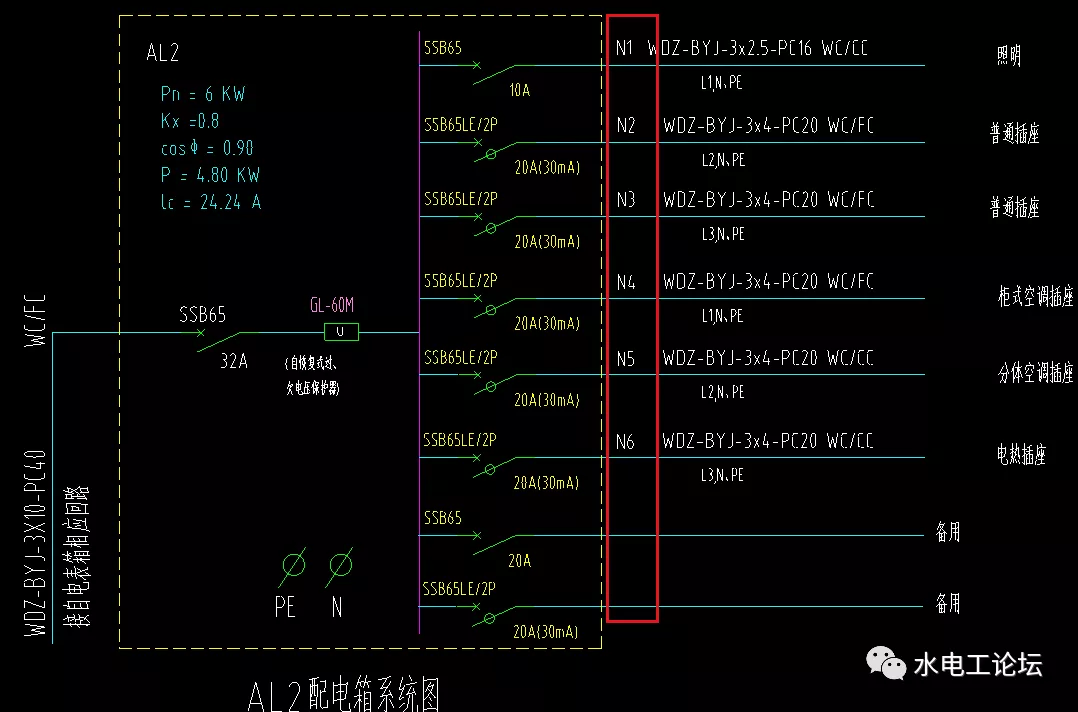

图圈起部分为回路接入需要,与平面图中相对应,各回路排列顺序按照系统图上的序号接入。

建筑电气配电箱系统图还不会看?水电安装必学识图教程

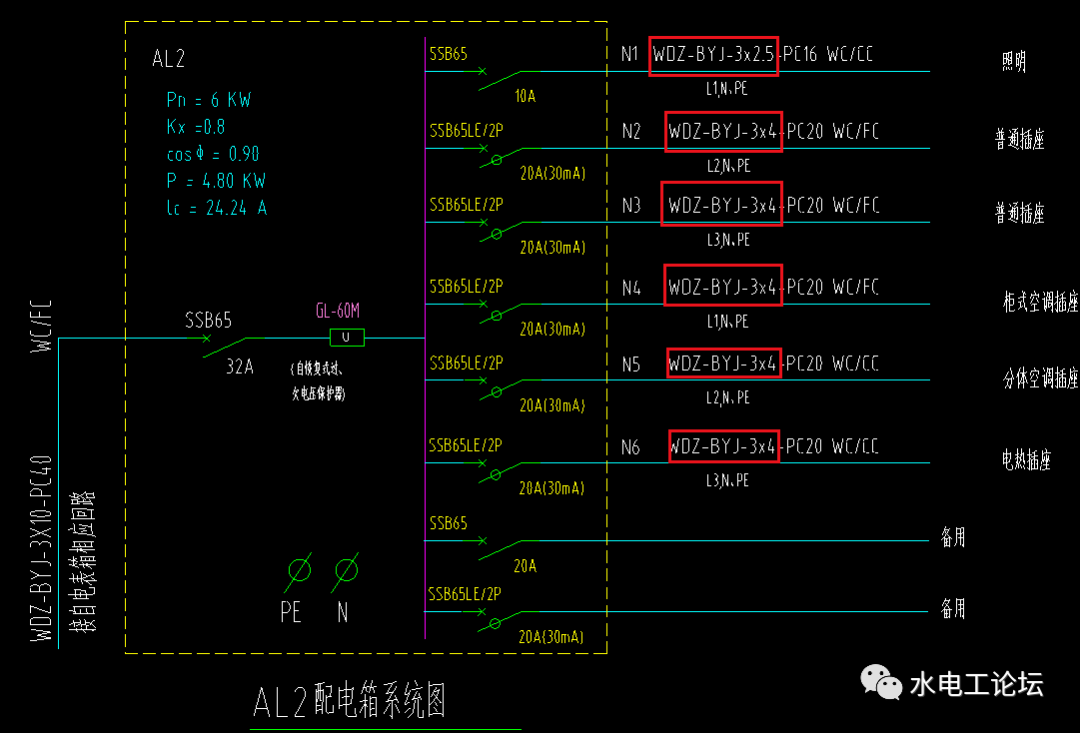

上图圈起部分为导线型号,WDZN-BYJ 是代表电线,意思是无卤低烟阻燃耐火的交联聚乙烯绝缘(铜芯)电线,3×4代表三条四平方导线。

建筑电气配电箱系统图还不会看?水电安装必学识图教程

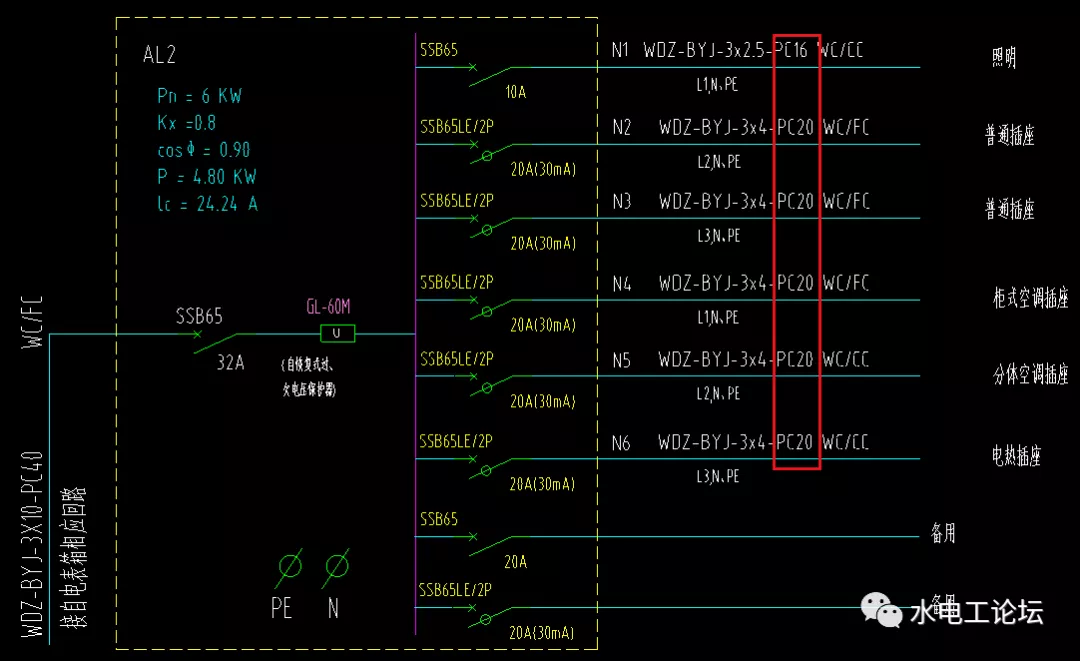

上图圈起部分为套线方式,PC20所指的就是我们常说的PVC20管,常见的还有以下几种方式:

穿焊接钢管敷设:SC

穿电线管敷设:MT

穿硬塑料管敷设:PC

穿阻燃半硬聚氯乙烯管敷设:FPC

电缆桥架敷设:CT

金属线槽敷设:MR

塑料线槽敷设:PR

建筑电气配电箱系统图还不会看?水电安装必学识图教程

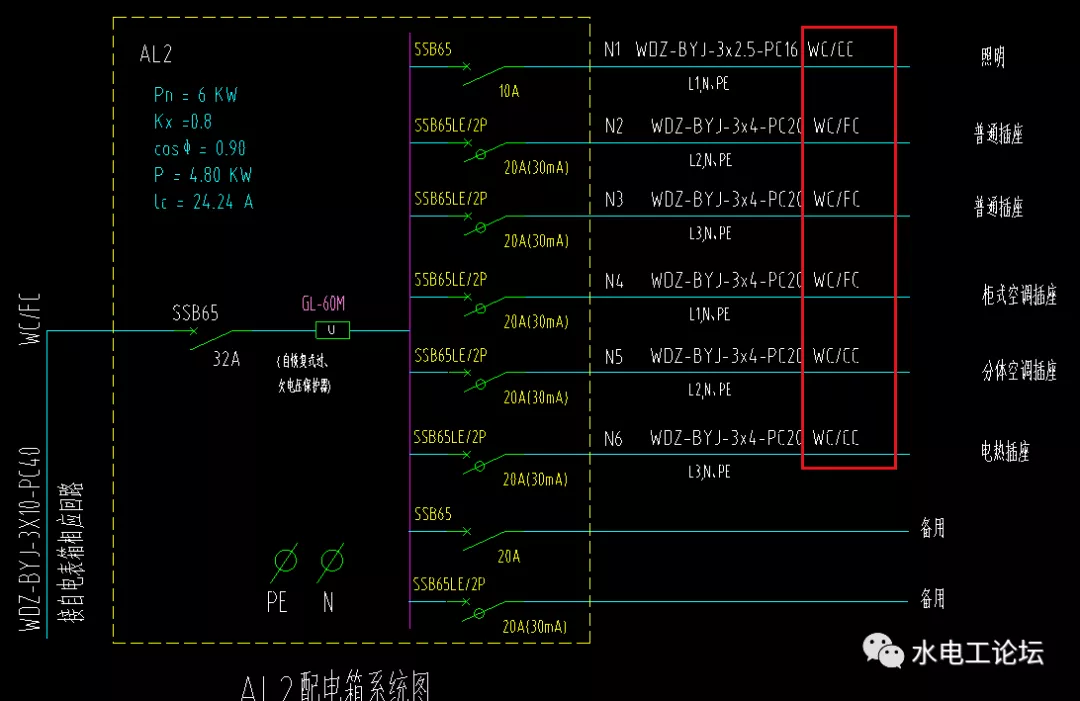

上图圈起部分为线管敷设,WC/CC/FC,分别对应的是:墙内/天棚顶内/地板或地面下。每个回路的线管敷设方式基本不是单一的,同一条线管可能会经过楼板,墙体来敷设,所以就出现了上面的敷设方式:WC/CC,既要走墙体,又要走楼板,甚至有些还需要走桥架都是有的,所以大家务必看清楚敷设方式有哪些。

常见的敷设方面有:

DB-直埋

TC-电缆沟

BC-暗敷在梁内

CLC-暗敷在柱内

WC-暗敷在墙内

CE-沿天棚顶敷设

CC-暗敷在天棚顶内

SCE-吊顶内敷设

F-地板及地坪下

SR-沿钢索

BE-沿屋架,梁

WE-沿墙明敷

另外跟大家说一个敷设技巧,敷设方式后面字母是C的,通常为暗装,敷设方式后面字母是E的,通常为明装!

建筑电气配电箱系统图还不会看?水电安装必学识图教程

上图圈起部分是回路备注,备注的是该回路的用途。
